Instalar iluminación empotrada usted mismo puede ahorrarle entre $650 y $1,200 o más en comparación con la contratación de un electricista profesional. Además, las modernas luminarias LED sin carcasa y de estilo oblea han hecho que la instalación por cuenta propia sea más accesible que nunca para los propietarios de viviendas en EE. UU. con experiencia eléctrica básica. El verdadero desafío de la instalación no es solo cortar agujeros y conectar cables, sino comprender qué escenarios son realmente aptos para el bricolaje frente a cuándo debe llamar a un electricista autorizado, conocer los requisitos de cumplimiento del Código Eléctrico Nacional (NEC) que protegen tanto su hogar como la cobertura de su seguro, dominar la topología del cableado (paralelo versus cadena, interruptores de 3 vías, integración de atenuadores) y entender correctamente las diferencias entre la instalación de obra nueva y la de remodelación. Esta guía completa de instalación de 2026 acompaña a los propietarios de viviendas en EE. UU. a través de cada decisión de instalación de iluminación empotrada: evaluación de bricolaje versus electricista profesional, lista de verificación completa de herramientas y materiales, requisitos de permisos, elección de las luminarias adecuadas antes de la instalación (clasificación IC, listado UL, regulables), el proceso de instalación completo de 12 pasos tanto para aplicaciones de obra nueva como de remodelación, diagramas de cableado dedicados (cadena paralela, interruptor de 3 vías, atenuador, GFCI), cumplimiento de la caja de conexiones y NEC 410.16/314.27, protocolos de seguridad, desgloses de costos, errores comunes y las tendencias de 2026 que dan forma a la instalación de iluminación empotrada de próxima generación.
Antes de empezar — Bricolaje vs electricista autorizado
La instalación de iluminación empotrada se encuentra en un espectro que va desde apta para bricolaje hasta requerir un profesional, dependiendo del trabajo que implique el proyecto. Una autoevaluación honesta antes de comenzar evita riesgos de seguridad, violaciones del código y costosas reparaciones:
✓ Buenos escenarios para el bricolaje
- Agregar 4–8 luminarias a un circuito de iluminación existente con capacidad disponible
- Reemplazar una luminaria existente con varias empotradas en serie
- Trabajar con techos terminados utilizando luminarias sin carcasa de estilo oblea con clasificación de remodelación/reforma
- Agregar luces a un circuito a través de una caja de conexiones o bucle de interruptor existente con espacio para cables disponible
- Usted tiene experiencia eléctrica básica y entiende los colores y conexiones de los cables
- Se siente cómodo identificando cables con corriente con un probador de voltaje
⚠ Llame a un electricista autorizado
- Agregar un nuevo circuito dedicado en el panel eléctrico principal
- La carga total de las luminarias excedería la capacidad del circuito (circuito de 15 amperios ≈ 1,440 W en total)
- Trabajar con cableado de perilla y tubo o de aluminio (común en casas anteriores a la década de 1970)
- El proyecto requiere permiso e inspección en su municipio
- No está seguro de cómo identificar cables con corriente o las conexiones de cables adecuadas
- Trabajar con cableado dañado, quebradizo o desconocido
- El proyecto implica techos de catedral que requieren luminarias especializadas con clasificación para techos inclinados
Requisitos de permisos (Varía según el municipio)
La mayoría de los municipios de EE. UU. requieren un permiso al agregar nuevos circuitos eléctricos. Agregar luces a un circuito existente conectándose a una caja de conexiones cercana o a un bucle de interruptor a veces cae bajo una exención para propietarios, pero las reglas varían ampliamente. Las tarifas de los permisos suelen oscilar entre $50 y $100. El proceso de permiso e inspección: (1) lo protege legalmente; (2) garantiza el cumplimiento del código; (3) mantiene la validez de la cobertura del seguro si una futura reclamación involucra el cableado; (4) se convierte en parte del registro permanente de su hogar para el valor de reventa. Siempre consulte con su departamento de construcción local antes de comenzar cualquier instalación que agregue circuitos eléctricos.
Herramientas y materiales para la instalación de iluminación empotrada
Luminarias empotradas
Luminarias sin carcasa de estilo oblea con clasificación IC o IC-AT (la opción más moderna) o conjuntos de carcasa + embellecedor tradicionales. Coinciden con el tamaño de su apertura (4″ o 6″ típico).
Cable NM-B (Romex)
Cable 14/2 para circuitos de 15 amperios (más común); cable 12/2 para circuitos de 20 amperios. Compre al menos 25–50 pies para una instalación típica de 6 luminarias.
Tuercas y conectores para cables
Tuercas para cables con listado UL en varios tamaños; conectores de presión aceptables para conductores de cobre sólido; conectores de abrazadera para cables para entradas de cajas de conexiones.
Caja de conexiones (si es necesario)
Cajas de conexiones de plástico o metal para conexiones de empalme fuera de la luminaria. Mínimo 4″ × 4″ × 2.5″ de profundidad para aplicaciones típicas.
Sierra para paneles de yeso o sierra de corona
La sierra de corona del tamaño de la apertura de la luminaria (4″ o 6″) realiza las aberturas más limpias. Sierra de corona bimetálica para paneles de yeso; sierra de corona de carburo para techos de yeso.
Buscador de montantes/vigas
Buscador de montantes electrónico o magnético para localizar las vigas del techo y evitar cortar las luminarias en las posiciones de las vigas. Paso de seguridad crítico antes de cortar.
Probador de voltaje (sin contacto)
El probador de voltaje sin contacto verifica que los cables estén desenergizados antes de tocarlos. Herramienta de seguridad esencial: nunca confíe únicamente en las etiquetas del disyuntor.
Pelacables
Los pelacables combinados manejan cables NM-B de calibre 14 y 12. Elija modelos autoajustables para longitudes de pelado consistentes.
Guía pasacables
Guía pasacables de acero o fibra de vidrio para pasar cables a través de paredes y techos terminados entre las ubicaciones de las luminarias y las cajas de interruptores. Esencial para trabajos de remodelación.
Interruptor atenuador clasificado para LED
Lutron Caséta, Leviton DSL06 u otro atenuador clasificado para LED. Los atenuadores incandescentes estándar causan parpadeo del LED y reducción de la vida útil; siempre especifique los clasificados para LED.
Taladro con brocas planas
Taladro con broca plana de 3/4″ o 1″ para perforar vigas si el cable debe cruzar elementos estructurales. Siempre perfore en el centro de la viga según los requisitos del código.
Equipo de seguridad
Gafas de seguridad, mascarilla antipolvo (el corte de paneles de yeso crea mucho polvo), guantes de trabajo y escalera. Casco opcional pero recomendado para trabajos en altura.
Elección de las luminarias antes de la instalación
Tres decisiones sobre las luminarias tomadas antes de la instalación ahorran costosos trabajos de reelaboración y garantizan el cumplimiento del código:
- Clasificación IC frente a no IC. Las casas modernas en EE. UU. requieren luminarias con clasificación IC (Insulation Contact) según NEC 410.16 — la luminaria puede tocar de forma segura el aislamiento del techo sin crear riesgo de incendio. IC-AT (Air Tight) añade eficiencia energética, cada vez más requerida por Energy Star y muchos códigos estatales. Verifique la marca "IC" o "IC-AT" en la luminaria antes de comprarla.
- Listado UL. Todos los componentes eléctricos deben estar listados por UL (Underwriters Laboratories) para su instalación en EE. UU. La marca UL verifica el cumplimiento de las normas de seguridad y es requerida tanto para fines de seguro como de código.
- Luminaria para obra nueva frente a remodelación/reforma. Las luminarias de "obra nueva" se montan en las vigas del techo antes de la instalación de los paneles de yeso; las luminarias de "remodelación" o "reforma" se instalan a través de agujeros precortados en techos terminados utilizando clips de resorte. Los dos tipos NO son intercambiables.
- Tamaño de la apertura. Luminarias de 4 pulgadas para estéticas modernas y minimalistas, cocinas, baños, pasillos; de 6 pulgadas para salas de estar, dormitorios, espacios más grandes. Para detalles de la apertura y lúmenes, consulte nuestra guía de calculadora de iluminación empotrada.
- Clasificación regulable. No todas las luces empotradas LED son regulables. Verifique la hoja de especificaciones de la luminaria para la clasificación "regulable" antes de comprar. Combine atenuadores clasificados para LED con las luminarias.
Luces empotradas LED para escalera
Downlights empotrados LED integrados modernos — ejemplo de instalación sin carcasa. El perfil discreto del techo proporciona iluminación ambiental sin la complejidad de una carcasa tradicional. Ideal para escaleras, pasillos y aplicaciones modernas y minimalistas.
Ver producto →Proceso de instalación de iluminación empotrada paso a paso
-
Planifique primero el diseño
Aplique la fórmula de espaciado (altura del techo ÷ 2) y el cálculo de lúmenes. Para una habitación de 12 × 14 pies con techo de 8 pies: espaciado de 4 pies, 2 pies de las paredes, 5–7 luminarias según el tipo de habitación. Para la metodología de cálculo completa, consulte nuestra guía de calculadora de iluminación empotrada.
-
Apague la corriente en el disyuntor principal
Identifique el circuito que alimenta su área de trabajo en el panel eléctrico principal. Apague el disyuntor. Coloque cinta adhesiva sobre el disyuntor y una señal de advertencia para que otros no restablezcan la energía durante su trabajo. Nunca confíe en los interruptores de pared; siempre apague la corriente en el disyuntor principal.
-
Verifique que esté desenergizado con un probador de voltaje
Toque un probador de voltaje sin contacto en los cables existentes en el área antes de cualquier trabajo. Confirme una lectura de voltaje cero. Si el probador muestra voltaje, el circuito aún está energizado; regrese al panel de disyuntores e identifique el circuito correcto.
-
Localice las vigas del techo
Use un buscador de montantes electrónico para marcar las ubicaciones de las vigas. Evite colocar luminarias directamente sobre las vigas; la carcasa debe encajar entre las vigas. Para un espaciado de vigas de 16 pulgadas de centro a centro (estándar de EE. UU.), la mayoría de las luminarias de 4 a 6 pulgadas encajan fácilmente entre las vigas.
-
Marque las posiciones de las luminarias
Transfiera su plan de diseño al techo usando marcas de lápiz. Verifique que cada posición evite vigas, conductos, tuberías y tendidos eléctricos existentes. En situaciones de acceso al ático, inspeccione por encima de las posiciones marcadas antes de cortar.
-
Corte los agujeros en el techo
Use una sierra de corona del tamaño de la apertura de su luminaria (4″ o 6″) para obtener los resultados más limpios. Primero perfore un pequeño agujero piloto para verificar que no haya obstrucciones arriba. Corte el agujero con cuidado, apoyando el panel de yeso que cae para evitar daños en el techo. Guarde el tapón de panel de yeso por si necesita parchar.
-
Pase el cable NM-B (Romex)
Pase cable NM-B 14/2 desde la caja del interruptor hasta la ubicación de la primera luminaria, luego en cadena a las luminarias subsiguientes. Deje 18 pulgadas de cable adicional en cada luminaria para las conexiones. Para obra nueva (techo abierto): los tendidos de cable son sencillos. Para remodelación (techo terminado): use una guía pasacables para pasar el cable a través de los espacios del techo.
-
Instale las cajas de conexiones si es necesario
Muchas luminarias modernas de estilo oblea/sin carcasa incluyen cajas de conexiones integradas, por lo que no se necesitan cajas separadas. Las luminarias de carcasa tradicional pueden requerir cajas de conexiones separadas con listado UL montadas en las vigas, con las conexiones hechas dentro de la caja antes de la instalación.
-
Conecte el cableado con tuercas para cables
Dentro de cada caja de conexiones: negro con negro (fase), blanco con blanco (neutro), cobre desnudo con cobre desnudo o con el tornillo de tierra verde. Use tuercas para cables con listado UL del tamaño adecuado para la combinación de conductores. Envuelva cada conexión con cinta aislante para mayor seguridad.
-
Inserte las luminarias en los agujeros del techo
Angule un lado de la luminaria en el agujero primero. Mantenga los clips de resorte hacia atrás mientras inserta el segundo lado. Suelte los clips; se tensarán contra la parte trasera del techo y tirarán de la luminaria para que quede a ras. Para carcasas tradicionales: asegure las pestañas de montaje a las vigas o use clips de resorte para las carcasas de remodelación.
-
Instale el embellecedor y la fuente de luz LED
Inserte el anillo embellecedor o la unidad LED integrada. Para luminarias tradicionales: atornille o fije el embellecedor a la carcasa. Confirme que el embellecedor quede a ras del techo; los huecos indican un tamaño de embellecedor incorrecto o una instalación incompleta. Verifique la orientación de la salida del LED si usa embellecedores de cardán direccionales.
-
Restablezca la energía y pruebe
Regrese al disyuntor principal; restablezca la energía al circuito afectado. Active el interruptor de pared. Verifique que todas las luminarias funcionen correctamente. Verifique si hay parpadeo (indica un problema de compatibilidad con el atenuador) o calor inusual (indica un problema de cableado o luminaria que requiere atención inmediata). Pruebe la funcionalidad del atenuador en todo su rango.
Cableado de luces empotradas: cadena paralela, interruptor de 3 vías y diagramas de atenuador
El cableado de iluminación empotrada sigue una topología específica: las luminarias se conectan en cadena paralela (no en serie), lo que permite que cada luminaria funcione de forma independiente y mantenga un brillo constante. Tres escenarios de cableado comunes:
Diagrama 1: Cadena paralela (Estándar)
PANEL ──→ INTERRUPTOR DE PARED ──→ LUMINARIA 1 ──→ LUMINARIA 2 ──→ LUMINARIA 3 ──→ LUMINARIA 4
│ │ │ │
└── NEGRO a NEGRO (fase/línea)
└── BLANCO a BLANCO (neutro)
└── DESNUDO a DESNUDO (tierra)
Conecte la fase/neutro/tierra de cada luminaria en paralelo a través de cajas de conexiones.
Cada luminaria recibe 120 V completos de forma independiente; todas controladas por un único interruptor.
La configuración de cadena paralela es lo que la mayoría de la gente llama "serie" coloquialmente, pero eléctricamente es paralela: cada luminaria recibe 120 V completos de forma independiente. El cableado en serie eléctrico verdadero (donde la corriente fluye a través de una luminaria, luego a la siguiente) causaría atenuación a medida que se agregan más luminarias y nunca se usa para iluminación empotrada residencial.
Diagrama 2: Cableado de interruptor de 3 vías (dos interruptores controlan las mismas luces)
PANEL ──→ INTERRUPTOR 1 (3 vías) ───────────→ INTERRUPTOR 2 (3 vías) ──→ LUMINARIAS
│ │ │ │
└── terminal COMÚN └── terminal COMÚN
└── VIAJERO 1 (rojo) └── VIAJERO 1 (rojo)
└── VIAJERO 2 (blanco/recodificado)
└── VIAJERO 2 (blanco/recodificado)
Cada uno de los dos interruptores tiene un común + dos viajeros; la ruta de la corriente cambia
según la posición del interruptor. Permite el control desde dos ubicaciones (parte superior/inferior de las escaleras).
Diagrama 3: Cableado de interruptor atenuador
PANEL ──→ ATENUADOR CLASIFICADO PARA LED ──→ LUMINARIAS (en cadena paralela)
│
├── terminal LINE (fase entrante del panel)
├── terminal LOAD (fase saliente a las luminarias)
├── terminal NEUTRO (si es un atenuador inteligente o modelos específicos)
└── terminal TIERRA
La potencia total del atenuador NO debe exceder la capacidad nominal del atenuador
(típicamente 150 W LED máx. por atenuador unipolar).
Diagrama 4: Protección GFCI (Baño y ubicaciones húmedas)
PANEL ──→ INTERRUPTOR DIFERENCIAL (GFCI) o ENCHUFE DIFERENCIAL (GFCI) ──→ INTERRUPTOR ──→ ACCESORIOS DE BAÑO
(en el panel principal) (en el circuito de ubicación húmeda)
│
└── Proporciona protección contra fallas a tierra
└── Requerido por NEC 210.8 para circuitos de iluminación de baño en algunos escenarios
└── También requerido para accesorios exteriores en lugares húmedos
Para accesorios de zona de ducha: Accesorios con clasificación UL para mojado + circuito protegido por GFCI.
Instalación en Obra Nueva vs. Retrofit
| Aspecto | Obra Nueva | Retrofit / Remodelación |
|---|---|---|
| Acceso al techo | Vigas de techo abiertas; visibilidad total arriba | Techo terminado; trabajar solo a través del orificio cortado |
| Clasificación de luminaria necesaria | Luminaria de "obra nueva" (se monta en las vigas antes del pladur) | Luminaria de "remodelación" o "retrofit" (clips de resorte a través del orificio) |
| Enfoque de cableado | Pasar cable a lo largo/a través de las vigas con visibilidad total | Pescar cable a través de los espacios del techo con guía pasacables |
| Elección de caja de empalmes | Montar caja de empalmes separada en las vigas | Usar luminarias con caja de empalmes integrada (la mayoría de los tipos wafer modernos) |
| Nivel de dificultad | Menor (visibilidad, montaje estructural) | Mayor (trabajo a ciegas a través de pequeños orificios) |
| Escenarios típicos | Obra nueva, renovaciones importantes que exponen techos | Añadir iluminación empotrada a habitaciones terminadas existentes |
| Preferencia moderna | Luminarias tradicionales con carcasa y embellecedor separado | Luminarias LED integradas tipo wafer/sin caja |
La tendencia de 2026 favorece fuertemente las luminarias tipo wafer/sin caja para aplicaciones de retrofit: perfiles ultra-delgados (menos de 2.5 cm de profundidad) que se instalan directamente en los orificios del techo sin una carcasa tradicional, simplificando drásticamente los proyectos de renovación en techos terminados.
Luminarias con clasificación IC vs. Sin clasificación IC
| Clasificación | Caso de uso | Contacto con el aislamiento | Requerido para |
|---|---|---|---|
| Clasificación IC (Contacto con Aislamiento) | El aislamiento puede entrar en contacto directo con la luminaria | Seguro con el aislamiento en contacto | La mayoría de los hogares de EE. UU.; requerido en techos aislados según NEC 410.16 |
| Sin clasificación IC | Espacios de techo abiertos; el aislamiento debe mantenerse a 7.6 cm de distancia | NO seguro con el aislamiento en contacto | Solo para aplicaciones comerciales específicas o de techo abierto |
| IC-AT (Hermético al Aire) | Aislado Y sellado contra fugas de aire | Seguro + eficiente energéticamente | Construcción nueva premium; cumple con los requisitos de Energy Star |
Caja de Conexiones y Cumplimiento con NEC
Las cajas de conexiones son donde se realizan las conexiones eléctricas. NEC 410.16 y NEC 314.27 establecen los requisitos de cumplimiento para las instalaciones de iluminación empotrada:
- Todas las conexiones deben realizarse dentro de una caja de conexiones aprobada. Las conexiones de cables no se pueden hacer en cavidades de techo abiertas o carcasas de luminarias diseñadas solo como accesorios de iluminación (no como cajas de conexiones).
- Tamaño de la caja de conexiones basado en el llenado de cables. El NEC determina el número máximo de cables que se pueden empalmar dentro de una caja según los centímetros cúbicos. Mínimo 4″ × 4″ × 2.5″ de profundidad para aplicaciones residenciales típicas con varios cables.
- Se requieren abrazaderas de cable listadas por UL. Donde los cables entran en la caja de conexiones, los conectores de abrazadera de cable listados por UL mantienen el cable en su lugar y protegen contra daños.
- Accesible después de la instalación. Las cajas de conexiones deben permanecer accesibles después del cierre del techo, ya sea a través de la abertura de la luminaria empotrada (la mayoría de las luminarias tipo wafer modernas) o a través de una placa de cubierta removible.
- Las luminarias pesadas requieren cajas de conexiones con clasificación para ventiladores. Según NEC 314.27, las luminarias de más de 50 lb requieren cajas de conexiones con clasificación para ventiladores específicamente diseñadas para soportar el peso. Importante para candelabros en techos abovedados.
- Continuidad a tierra en todo momento. Todas las cajas de conexiones metálicas deben conectarse a la tierra del sistema mediante un tornillo de tierra verde o un cable a tierra. Las cajas de plástico no requieren esto, pero el cable de tierra del cable debe estar correctamente terminado.
Consideraciones de Seguridad Durante la Instalación
- Siempre trabaje con la energía APAGADA en el disyuntor principal. Los interruptores de pared por sí solos son insuficientes; es posible que no desconecten todo el cableado con el que trabajará. Tape y etiquete el disyuntor para evitar que otros restablezcan la energía.
- Verifique que no haya energía con un probador de voltaje sin contacto. Pruebe cada cable con el que trabajará antes de tocarlo. Pruebe el probador en un circuito energizado conocido antes de confiar en una lectura de "sin voltaje".
- Use gafas de seguridad y mascarilla antipolvo al cortar paneles de yeso. El corte de paneles de yeso crea una cantidad considerable de polvo; sin protección, inhalará partículas durante días. Mascarilla antipolvo N95 o superior.
- Utilice una escalera estable y con la clasificación adecuada. Trabajar en altura requiere una base sólida. No se estire; reposicione la escalera con frecuencia en lugar de estirarse.
- Mantenga una mano libre de la superficie de trabajo cuando sea posible. La "regla de una mano" para trabajos eléctricos reduce la trayectoria de descarga a través del cuerpo si ocurre una falla.
- No trabaje con herramientas dañadas o modificadas. Pelacables dañados, tuercas de cable deshilachadas, sondas de probador rotas: todo crea riesgo de lesiones. Reemplace antes de continuar.
- Tenga un teléfono accesible durante el trabajo. En caso de emergencia, el acceso inmediato para pedir ayuda puede salvar vidas.
- Pruebe TODAS las luminarias y circuitos antes de considerar el trabajo completo. Verifique el funcionamiento correcto, la compatibilidad con el atenuador y la ausencia de calor o parpadeo. Aborde cualquier anomalía de inmediato.

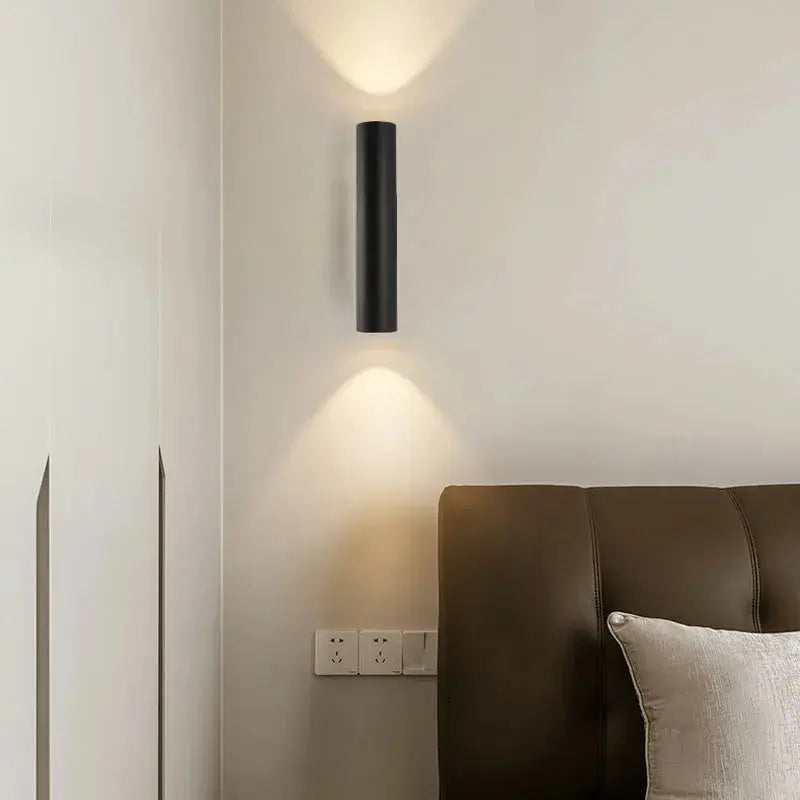

Lámpara de pared LED de doble cabezal
Lámpara de pared LED de doble cabezal para pasillos, dormitorios y salas de estar. Lámpara complementaria para downlights empotrados: añade una capa de iluminación a media altura que combina perfectamente con las luces empotradas de techo para un plan de iluminación en capas completo.
Ver producto →Costo de Instalación DIY vs. Electricista Profesional (2026)
Instalación DIY (Hágalo usted mismo)
Solo materiales — instalación de 4 a 6 luminarias. Incluye luminarias tipo wafer con clasificación IC ($25–50 cada una), cable Romex, capuchones para cables, atenuador con clasificación LED. Su tiempo de trabajo: 4–8 horas.
Instalación Profesional
Electricista matriculado — instalación de 4 a 6 luminarias. Incluye mano de obra, materiales, permisos si son necesarios. Tarifa horaria típica: $75–150. La complejidad del proyecto afecta significativamente el costo final.
Por Luminaria (DIY)
Costo del material por luminaria: carcasa con clasificación IC ($15–35) + embellecedor de LED de retrofit ($8–15). El costo por luminaria disminuye con pedidos más grandes debido a los ahorros en materiales a granel.
Por Luminaria (Profesional)
Instalación profesional por luminaria, incluyendo mano de obra, material y gastos generales. El precio generalmente se escala: más luminarias = menor costo por luminaria.
| Tamaño del Proyecto | Materiales DIY | Costo Total Profesional | Ahorros DIY |
|---|---|---|---|
| 4 luminarias (habitación pequeña) | $100–200 | $600–1,000 | $400–800 |
| 6 luminarias (sala de estar típica) | $150–300 | $800–1,500 | $500–1,200 |
| 9 luminarias (habitación grande) | $210–450 | $1,200–2,000 | $750–1,550 |
| 12 luminarias (gran salón) | $275–600 | $1,600–2,800 | $1,000–2,200 |
Errores Comunes en la Instalación de Iluminación Empotrada
- Trabajar con cables vivos. Siempre apague la energía en el interruptor principal Y verifique con un probador de voltaje. No dependa solo de los interruptores de pared. Esta es la causa número 1 de lesiones eléctricas durante la instalación DIY.
- Usar luminarias sin clasificación IC en techos aislados. Riesgo de incendio + violación del código + posible denegación de reclamo de seguro. NEC 410.16 requiere luminarias con clasificación IC dondequiera que haya aislamiento.
- Empalmar cables fuera de una caja de conexiones. Violación del código; peligro de seguridad. Todos los empalmes deben ocurrir dentro de cajas de conexiones listadas por UL, nunca en cavidades de techo o carcasas de luminarias que no sean cajas de conexiones.
- Usar atenuadores incandescentes con luminarias LED. Causa parpadeo, zumbido y reduce la vida útil del LED. Siempre especifique atenuadores con clasificación LED como Lutron Caséta o Leviton DSL06.
- Sobrecargar el circuito. Los circuitos de 15 amperios manejan ~1,440W máx. Calcule la carga total de la luminaria antes de agregarla al circuito existente. Las luminarias LED modernas de 10-15W cada una rara vez sobrecargan, pero siempre verifique la capacidad.
- Tipo de luminaria incorrecto para la situación del techo. Las luminarias de "construcción nueva" no funcionan en techos terminados; las luminarias de "remodelación/retrofit" no se montan en vigas abiertas. Haga coincidir el tipo de luminaria con el escenario de instalación.
- Cortar agujeros demasiado pequeños o demasiado grandes. Use una sierra de perforación que coincida con la abertura de la luminaria; demasiado pequeña significa luchar para encajar la luminaria; demasiado grande crea huecos antiestéticos que requieren parches.
- Olvidar el requisito de permiso. Agregar nuevos circuitos generalmente requiere permiso + inspección. Omitir el permiso invalida la cobertura del seguro y crea problemas de reventa años después.
- Accesibilidad inadecuada de la caja de conexiones. Todas las cajas de conexiones deben permanecer accesibles después de la instalación. Sellar el acceso crea violaciones del código y complica el mantenimiento futuro.
- Saltarse la prueba final. No considere que la instalación está completa hasta que se pruebe cada luminaria en todo el rango del atenuador con ausencia verificada de calor, parpadeo o sonido inusual. Aborde cualquier anomalía de inmediato.
Tendencias de Instalación de Iluminación Empotrada para 2026
Las luminarias ultra-delgadas sin carcasa (de menos de 2.5 cm de profundidad) están reemplazando a las carcasas tradicionales para las instalaciones de retrofit. Renueva más fácil; menor costo; instalación más rápida.
LED diseñado como parte de la luminaria, reemplazando completamente las bombillas roscadas. Vida útil de 25,000–50,000 horas; no se necesitan cambios futuros de bombillas.
Luminarias con Wi-Fi y protocolo Matter con control por voz. Los preajustes de escenas y la programación de atenuación a cálido se están convirtiendo en características básicas en lugar de premium.
Ajustable de 2700K–5000K desde la misma luminaria a través de una aplicación. Una sola instalación maneja los modos de tarde cálida + mañana brillante.
Energy Star y muchos códigos estatales exigen cada vez más IC-AT (contacto con aislamiento + hermético al aire) para las calificaciones de eficiencia. Se está convirtiendo en estándar en la construcción nueva.
CRI 90+ se está convirtiendo en el estándar base en lugar de premium. Representación precisa del color para aplicaciones de alimentos, piel y arte.
Acabados de embellecedores en negro, latón y bronce reemplazan al blanco estándar. Combina con la tendencia de luminarias de metales mixtos de 2026 en todo el hogar.
Luminarias modernas con cajas de conexiones integradas que eliminan la instalación de cajas de conexiones separadas. Simplifica el trabajo DIY; instalación profesional más rápida.
Recomendaciones de Iluminación Empotrada y de Pared Destacadas
Luces LED Empotradas para Escaleras
Referencia de downlight LED empotrado integrado. Perfil discreto en el techo; LED de larga vida útil. Adecuado para escaleras, pasillos, aplicaciones minimalistas modernas.
Ver producto →
Lámpara de pared LED de doble cabezal
Luminaria de pared LED de doble cabezal que proporciona una capa de iluminación a media altura. Complemento perfecto para las luces empotradas de techo para un plan de iluminación en capas completo.
Ver producto →
Luces LED para Pared de Escalera
Luminarias LED empotradas de pared para peldaños de escaleras, acentos de pasillos y nichos arquitectónicos. Aplicación de cumplimiento de escaleras IRC R303.7.
Ver producto →Explore las colecciones de iluminación complementarias de Seus Lighting para combinar con su instalación empotrada: luces de techo para luminarias principales, candelabros para elementos focales, candelabros modernos para espacios contemporáneos y tiras de luces LED para aplicaciones de acento. Para aplicaciones únicas, nuestro servicio "Personalice su Luz" crea luminarias personalizadas que se adaptan a sus requisitos de instalación específicos.
Luces de Techo Candelabros Candelabros Modernos Tiras de Luces LED
Preguntas Frecuentes
¿Cómo instalo la iluminación empotrada residencial?
Instale la iluminación empotrada residencial en doce pasos: (1) Planifique el diseño usando la fórmula de espaciado: altura del techo ÷ 2. (2) Apague la energía en el interruptor principal; encinte y etiquete para evitar la restauración accidental. (3) Verifique la desenergización con un probador de voltaje sin contacto. (4) Localice las vigas del techo con un detector de montantes. (5) Marque las posiciones de los accesorios evitando vigas, conductos y cableado existente. (6) Corte los orificios del techo con una sierra de corona que coincida con la abertura del accesorio (4″ o 6″). (7) Pase el cable Romex 14/2 NM-B desde el interruptor a través de cada ubicación de accesorio en una cadena paralela. (8) Instale cajas de conexiones si los accesorios no tienen una integrada. (9) Conecte los cables dentro de las cajas de conexiones (negro con negro, blanco con blanco, cobre con tierra). (10) Inserte los accesorios con clasificación IC usando clips de resorte. (11) Instale el embellecedor y la fuente LED. (12) Restaure la energía y pruebe a fondo. Costo promedio de bricolaje: $150–300 para 4–6 accesorios.
¿Cómo se cablean las luces empotradas: en paralelo o en serie?
Las luces empotradas se cablean en cadena paralela, no en serie eléctrica verdadera. Cada accesorio recibe 120V completos de forma independiente, lo que permite un brillo constante en todos los accesorios y un funcionamiento independiente. La configuración a veces se denomina coloquialmente "serie" porque el cable va de un accesorio al siguiente, pero eléctricamente es paralelo: cada accesorio toma los cables vivo, neutro y de tierra mientras los pasa al siguiente. El cableado en serie eléctrica verdadera causaría un atenuación progresiva a medida que se añaden más accesorios y nunca se utiliza para la iluminación empotrada residencial. Conecte los terminales de cada accesorio (negro con negro, blanco con blanco, cobre desnudo con tierra) dentro de su caja de conexiones, luego continúe el cableado hasta el siguiente accesorio en la cadena.
¿Cuál es el diagrama de cableado para luces empotradas?
El diagrama de cableado estándar para iluminación empotrada sigue una topología de cadena paralela: PANEL → INTERRUPTOR DE PARED → ACCESORIO 1 → ACCESORIO 2 → ACCESORIO 3 → continúa hacia todos los accesorios. Conexiones de cables en cada accesorio: NEGRO a NEGRO (vivo/línea que transporta 120V desde el panel); BLANCO a BLANCO (neutro que devuelve la corriente al panel); COBRE DESNUDO a COBRE DESNUDO o a tornillo de tierra verde (tierra de seguridad). Use tuercas para cables con certificación UL para todas las uniones. Para cableado de atenuador: PANEL → ATENUADOR CON CLASIFICACIÓN LED (entrada de línea, salida de carga, neutro si es atenuador inteligente, tierra) → ACCESORIOS en paralelo. Para interruptor de 3 vías (dos interruptores): PANEL → INTERRUPTOR 1 (común + 2 viajeros) → INTERRUPTOR 2 (común + 2 viajeros) → ACCESORIOS. Todo el cableado debe cumplir con NEC 410.16 y seguir los códigos eléctricos locales.
¿Dónde debo instalar la iluminación empotrada?
Instale la iluminación empotrada basándose en tres principios de colocación: (1) Aplique la fórmula universal de espaciado: distancia entre accesorios = altura del techo ÷ 2. Para un techo de 8 pies: espaciado de 4 pies. Para un techo de 9 pies: espaciado de 4.5 pies. (2) Distancia de las paredes = espaciado ÷ 2: típicamente 2-3 pies de las paredes para evitar sombras duras en la pared. (3) El patrón de diseño coincide con la función de la habitación: rejilla para ambiente general (la mayoría de las habitaciones), perímetro para aplicaciones de acento, focal/tarea para islas de cocina y zonas de preparación, zonificado para flexibilidad de planta abierta. Evite colocar los accesorios directamente encima de los asientos (crea deslumbramiento), demasiado cerca de las paredes (crea puntos calientes en la pared) o encima de las vigas del techo (no hay espacio para la carcasa). Para una metodología completa de colocación y recomendaciones por habitación, consulte nuestra guía de calculadora de iluminación empotrada.
¿Cómo planifico la instalación de iluminación empotrada?
Planifique la instalación de iluminación empotrada en seis pasos: (1) Mida la habitación: largo, ancho y altura del techo en pies. (2) Determine la cantidad de accesorios utilizando la fórmula: (área de la habitación × candelas por pie) ÷ lúmenes por accesorio. Sala de estar objetivo 20 fc; cocina 35 fc; baño 75 fc. (3) Planifique el espaciado: altura del techo ÷ 2 (típicamente 4-6 pies); desplazamiento de la pared = espaciado ÷ 2 (típicamente 2-3 pies). (4) Elija el tipo de accesorio: con clasificación IC para techos aislados (la mayoría de las casas modernas); tamaño de la abertura (4″ para minimalista moderno, 6″ para salas de estar); nueva construcción vs. remodelación. (5) Verifique la capacidad eléctrica: calcule la potencia total; el circuito de 15 amperios soporta hasta 1,440W; los accesorios LED modernos tienen de 10-15W cada uno. (6) Identifique los puntos de unión: caja de interruptores existente, tendidos de cables disponibles, obstáculos de vigas y acceso al techo para trabajos de remodelación.
¿Cuál es la diferencia entre las luces empotradas para nueva construcción y las de remodelación?
Los dos tipos de accesorios difieren en el método de montaje y el escenario de instalación previsto: (1) Los accesorios de nueva construcción se montan directamente en las vigas del techo antes de la instalación del panel de yeso. Tienen soportes y marcos de montaje que se unen a las vigas desde arriba. Se utilizan durante la nueva construcción o renovaciones importantes donde los techos están abiertos. (2) Los accesorios de remodelación o retroadaptación se instalan a través de orificios precortados en techos terminados utilizando clips de resorte que sujetan la parte posterior del techo. Diseñados para agregar iluminación empotrada a habitaciones terminadas existentes sin exponer las vigas del techo. No funcionan en escenarios de nueva construcción con techo abierto; los accesorios de nueva construcción no funcionan en escenarios de retroadaptación con techo terminado. Los accesorios delgados/sin carcasa suelen ser de estilo de retroadaptación y se han convertido en la opción dominante en 2026 para proyectos de remodelación debido a su perfil delgado y diseño de caja de conexiones integrada.
¿Puedo instalar luces empotradas yo mismo?
Sí, puede instalar luces empotradas usted mismo si se cumplen ciertas condiciones: (1) Tiene experiencia eléctrica básica y comprende los colores de los cables y las prácticas de seguridad. (2) Está agregando accesorios a un circuito de iluminación dedicado existente con capacidad disponible (no agregando un nuevo circuito en el panel principal). (3) Está trabajando con techos terminados utilizando accesorios con clasificación de remodelación/retroadaptación (o nueva construcción con techos abiertos). (4) Se siente cómodo identificando cables vivos con un probador de voltaje. (5) Puede cortar la energía en el interruptor principal y verificar el estado desenergizado. Llame a un electricista autorizado si: agrega un nuevo circuito dedicado; trabaja con cableado de perilla y tubo o de aluminio; la carga total de los accesorios excede la capacidad del circuito; el proyecto requiere permiso; no está seguro de la identificación de los cables; trabaja con cableado dañado. Ahorros de bricolaje: $400-1,200 en comparación con la instalación profesional para proyectos típicos.
¿Cómo conecto las luces empotradas a un interruptor de 3 vías?
Conecte las luces empotradas a dos interruptores de 3 vías (que controlan las mismas luces desde dos ubicaciones, como la parte superior e inferior de las escaleras) utilizando esta configuración: PANEL → INTERRUPTOR 1 → INTERRUPTOR 2 → ACCESORIOS. Cada interruptor de 3 vías tiene tres terminales: uno común (típicamente de color oscuro) + dos viajeros (típicamente de color claro). El cable vivo del panel se conecta al común del INTERRUPTOR 1; el cable vivo a los accesorios se conecta al común del INTERRUPTOR 2; los dos viajeros van entre los interruptores (utilizando un cable de dos conductores con cables aislados separados). Cuando se activa cualquiera de los interruptores, la ruta de corriente cambia, encendiendo o apagando los accesorios independientemente de la posición del otro interruptor. Para un cableado de 3 vías completo, necesitará cable 14/3 NM-B (tres cables aislados + tierra) entre los dos interruptores. Siempre consulte los requisitos del NEC y verifique con un probador de voltaje antes de realizar las conexiones.
¿Qué tamaño de agujero corto para las luces empotradas?
Haga coincidir el tamaño del agujero con la clasificación de apertura de su accesorio exactamente según las especificaciones del fabricante: (1) Accesorios de 3 pulgadas: típicamente un agujero de 3-1/4″ a 3-3/8″. (2) Accesorios de 4 pulgadas: típicamente un agujero de 4-1/4″ a 4-3/8″. (3) Accesorios de 5 pulgadas: típicamente un agujero de 5-1/4″ a 5-3/8″. (4) Accesorios de 6 pulgadas: típicamente un agujero de 6-1/4″ a 6-3/8″. El tamaño exacto varía ligeramente según el fabricante; siempre revise la hoja de especificaciones o las instrucciones de instalación para su accesorio específico. El agujero debe ser ligeramente más grande que el diámetro de la carcasa del accesorio para permitir una fácil inserción, pero no tan grande que el embellecedor no cubra el espacio. Use una sierra de corona que coincida con el diámetro especificado; una sierra de calar para paneles de yeso puede agrandar ligeramente si es necesario, pero los agujeros nuevos que son demasiado grandes requieren parcheo del techo.
¿Las luces empotradas necesitan una caja de conexiones?
Sí, todas las conexiones de empalme eléctrico deben realizarse dentro de una caja de conexiones aprobada según el cumplimiento del NEC. Hay dos escenarios: (1) Accesorios con cajas de conexiones integradas: la mayoría de las luces empotradas LED tipo wafer/sin carcasa modernas incluyen cajas de conexiones incorporadas accesibles a través de la abertura del accesorio. No se necesita una caja separada. (2) Accesorios de carcasa tradicionales: requieren cajas de conexiones separadas con certificación UL montadas en las vigas. Las conexiones se realizan dentro de la caja antes de instalar el accesorio. Las cajas de conexiones deben: tener certificación UL y estar clasificadas para la aplicación; permanecer accesibles después de la instalación (ya sea a través de la abertura del accesorio o de una placa de cubierta extraíble); tener el tamaño correcto para el llenado de cables (mínimo 4″ × 4″ × 2.5″ de profundidad para aplicaciones residenciales típicas); usar conectores de abrazadera de cable con certificación UL donde entran los cables. Según el NEC 314.27, los accesorios pesados (más de 50 lb) requieren cajas de conexiones con clasificación para ventiladores específicamente diseñadas para soportar peso.
¿Cuáles son las reglas para instalar iluminación empotrada?
Reglas clave de instalación en EE. UU. para iluminación empotrada: (1) NEC 410.16 — Clasificación IC: las luminarias empotradas instaladas en techos aislados deben tener clasificación IC (contacto con aislamiento). (2) NEC 314.27 — Soporte de accesorios: los accesorios de más de 50 lb requieren cajas de conexiones con clasificación para ventiladores. (3) Todas las uniones en cajas de conexiones: no hay conexiones en cavidades abiertas del techo. (4) Componentes con certificación UL en todas partes: accesorios, cajas de conexiones, conectores de cables, atenuadores, todos con clasificación UL. (5) Capacidad del circuito: el circuito de 15 amperios maneja un máximo de ~1,440W; calcule la carga total de los accesorios antes de agregar. (6) Los requisitos de permisos varían según el municipio: típicamente se requieren para nuevos circuitos; generalmente una tarifa de $50–100. (7) Protección GFCI: requerida para baños y accesorios para exteriores en lugares húmedos según NEC 210.8. (8) Apague la energía + probador de voltaje: siempre verifique que no haya energía antes de tocar los cables. (9) Se aplican los códigos de construcción locales: consulte con su municipio para conocer los requisitos adicionales. (10) Se requieren atenuadores con clasificación LED: los atenuadores incandescentes estándar causan parpadeo de LED y una vida útil reducida.
¿Cuáles son las tendencias de 2026 en la instalación de iluminación empotrada?
Ocho tendencias dominantes en la instalación de iluminación empotrada para 2026: (1) Dominio de las tipo wafer/sin carcasa: accesorios ultradelgados que reemplazan las carcasas tradicionales para aplicaciones de modernización. (2) Ingeniería LED integrada: LED diseñados como parte del accesorio; vida útil de 25,000 a 50,000 horas. (3) Integración en el hogar inteligente: accesorios con WiFi y protocolo Matter con control por voz; preajustes de escenas que se convierten en la base. (4) Accesorios inteligentes con color sintonizable: ajustables de 2700K a 5000K desde el mismo accesorio a través de una aplicación. (5) Requisito IC-AT (hermético al aire): Energy Star y los códigos estatales exigen cada vez más IC-AT para las clasificaciones de eficiencia. (6) Estándar CRI más alto: CRI 90+ se convierte en la base para una reproducción precisa del color. (7) Acabados de embellecedores modernos: embellecedores negros, latón, bronce que reemplazan el blanco estándar; coordinan con la tendencia de metales mixtos. (8) Cableado directo a la caja de conexiones: accesorios con cajas de conexiones integradas que simplifican tanto la instalación de bricolaje como la profesional.
Notas finales sobre la instalación de iluminación empotrada
La instalación de iluminación empotrada recompensa un enfoque deliberado y priorizando la seguridad, en lugar de un trabajo de bricolaje apresurado. Aplique el marco universal: evalúe honestamente los requisitos de bricolaje versus electricista; reúna todas las herramientas y materiales antes de comenzar; elija accesorios con clasificación IC que coincidan con su escenario de instalación (nueva construcción o remodelación); apague la energía y verifique que esté desenergizado con un probador de voltaje; planifique el diseño utilizando la fórmula de espaciado altura del techo ÷ 2; coloque el cable NM-B (Romex) en una topología de cadena paralela; conecte los cables dentro de cajas de conexiones con certificación UL (negro a negro, blanco a blanco, cobre a tierra); instale los accesorios utilizando el método de montaje adecuado (clips de resorte para remodelación, montaje en viga para nueva construcción); instale el embellecedor y la fuente LED; pruebe a fondo con el atenuador en todo su rango antes de considerar el trabajo completo. Aplique las tendencias de 2026: dominio de las tipo wafer/sin carcasa, ingeniería LED integrada, integración en el hogar inteligente, accesorios con color sintonizable, requisitos IC-AT, acabados de embellecedores modernos. Hecha correctamente, la iluminación empotrada bien instalada proporciona más de 25 años de iluminación uniforme y profesional a una fracción del costo de la instalación profesional.
Para decisiones de iluminación complementarias, consulte nuestros recursos relacionados: guía de calculadora de iluminación empotrada, guía de iluminación de techos inclinados y abovedados, cuánta luz necesita mi habitación, guía de iluminación por capas, guía completa de temperatura de color, tipos de bombillas completos, guía de accesorios energéticamente eficientes, guía de colocación en la sala de estar, centro de iluminación de isla de cocina, centro de iluminación de dormitorio, centro de iluminación de vestíbulo, centro de iluminación de escaleras, guía de instalación de lámparas colgantes, guía de selección de accesorios, errores de diseño de iluminación, y solución de problemas de iluminación.
